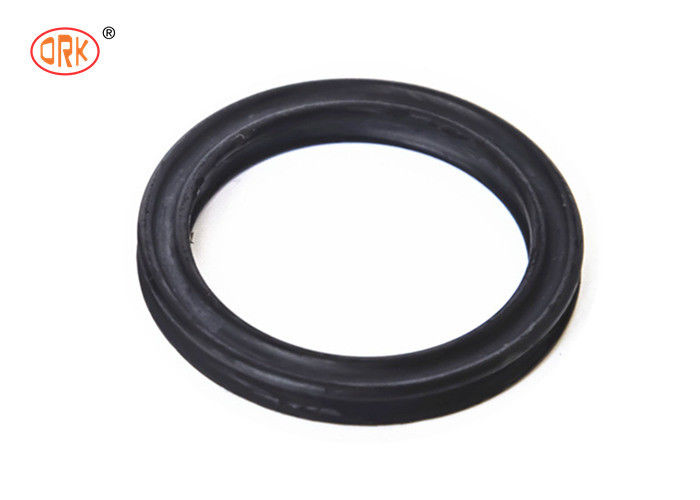

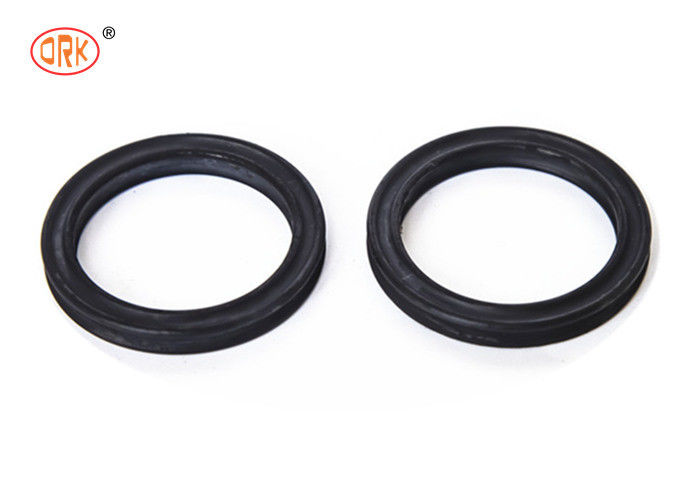

Black NBR FKM Rubber Quad Ring Untuk Mesin Segel

Kualitas Tinggi Hitam NBR FKM Rubber Quad-Ring untuk Mesin Seal

Deskripsi Bahan NBR Quad Ring

NBR (karet butadiena nitril)

* Suhu Layanan

Untuk NBR suhu layanan dapat dirancang dari -50 C hingga 100 C atau hingga 120 C tergantung pada

berbedaakrilonitril konten dan formula.

*Aplikasi

Senyawa NBR memiliki ketahanan yang sangat baik terhadap abrasi, minyak dan pelarut non-polar, air dan permeasi

(kandungan akrilonitril yang lebih tinggi akan lebih baik).NBR juga dapat digunakan dalam kondisi asam encer, basa dan

larutan garam pada suhu rendah.

Pengenalan Produk Quad Ring

Variasi dari O-ring standar, Quad-Rings memiliki penampang berbentuk X yang cocok untuk menyegel suatu rentang

aplikasi statis dan dinamis.Ini memberikan efisiensi penyegelan yang lebih tinggi dan gesekan yang lebih rendah daripada O-Ring konvensional.

Direkomendasikan untuk gerakan bolak-balik atau osilasi kecepatan rendah jika O-Ring berputar.

Menghasilkan gesekan lebih rendah daripada O-Ring dan Square Rings.

Quad Ring /X-Rings dapat dipertukarkan dengan ukuran O-Ring dan desain kelenjar.

Tersedia dalam standar ukuran yang sama dan ukuran khusus seperti O-Ring.

Tersedia di Amerika Serikat AS568 ukuran standar NBR Buna-N dan FKM.

Tidak disarankan untuk tekanan> 500 psi.

Quad Ring /X-Rings mungkin tidak tersedia di semua senyawa.

Ukuran khusus Quad Ring /X-Rings mungkin memerlukan biaya perkakas di beberapa senyawa.

Keuntungan dari Quad-Ring:

Quad-Ring memiliki empat keunggulan penyegelan definitif dibandingkan O-Ring.

Garis perpisahan tersembunyi, atau garis flash. Garis flash (garis bahan berlebih tempat alat cetakan kompresi bersatu) pada cincin-O selalu berdiameter paling luar, yang akibatnya merupakan permukaan penyegelan.Pada Quad-Ring ™, garis flash itu berada di dalam dua lobus luar;oleh karena itu, ini tidak mempengaruhi bibir penyegelan.

Quad-Ring lebih stabil dalam aplikasi dinamis.Ini juga lebih tahan terhadap penggulungan karena memiliki tapak yang lebih luas dan menempati sudut alur perangkat keras.Kegagalan spiral biasa terjadi pada aplikasi cincin-O dinamis di mana torsi terjadi dan cincin dapat bergerak keluar atau menghasilkan lebih.

Quad-Ring memiliki retensi pelumasan yang baik. Alur di dalam dan di luar diameter ring menahan pelumas, sehingga menurunkan gesekan dan memperpanjang masa pakai packing / seal.

Lebih sedikit kekuatan kompresi untuk menutup.Desain multi-lobed menyediakan lebih banyak permukaan penyegelan daripada O-ring, semuanya menggunakan perangkat keras yang sama (Quad-Rings ™ dimaksudkan untuk digunakan dalam alur O-ring standar).Dengan beberapa titik segel ini pada satu cincin, lebih sedikit tekanan yang diperlukan untuk memberikan segel yang efektif.Lebih sedikit gesekan dan keausan pada akhirnya akan meningkatkan masa pakai dan mengurangi waktu henti.
